電動百葉閥簡介

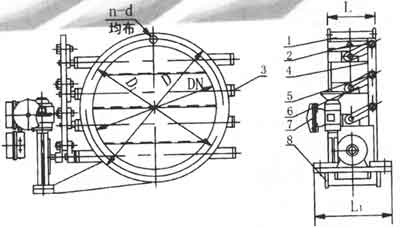

外形尺寸：





1.閥體 2.百葉板 3.閥軸 4.連桿 5.連桿軸 6.曲柄 7.伯納德執行器 8.支架
ZKVb-0.05型電動百葉圓式閥(配用伯納德執行器)

電動百葉閥技術參數

百葉閥(圓式)主要參數：

工作溫度	-30～250℃	使用環境溫度		電動執行機構：10～5℃
公稱壓力	0.05MPa			何服放大器：0～45℃
輸入信號	0～10mA或4～20mA	環境相對濕度		電動執行機構：≤95%
電源電壓	220V　50HZ			何服放大器：≤85%
死區	≤0.8%	材料	閥體閥板	Q235-A
回差	≤2.5%		軸	20r13
基本誤差	±2.5%		填料	聚四氟乙烯

電動百葉閥用途

百葉閥(圓式)是與電動執行機構配套使用，百葉閥(圓式)具有啟閉力矩小、動作靈敏、性能可靠、口徑大、重量輕等優點。百葉閥(圓式)廣泛應用于冶金、建材、電力、石化、輕工等工業部門的風機、空調機、電收塵和各種大型管道中，百葉閥(圓式)能對粉塵、氣體、進行處電動或手動調節和切斷。
